日本北泽KITZ铜球阀TK600的PDF资料
产品名称：TK600铜球阀 KITZ球心阀
产品型号：TK600
使用温度：185℃
压力等级：600（4.12Mpa）
适用介质：压力变动小的水·油·气（W.O.G）；饱和蒸汽
产品备注：日本KITZ阀门
销售单位：KITZ阀门
标准：KITZ 日标RC螺纹
[TK一片式铜球阀的适用范围]
600psi. 水，油，气体
150psi. 水，油，气体150°C
TK一片式铜球阀的材质：
阀体: 黄铜
阀盖: 黄铜（只有1/8"）
阀杆: K-合金
球心: 黄铜
阀座: 强化PTFE
TK一片式铜球阀的外形结构：
TK一片式铜球阀的尺寸：
| TK600规格 |
|
|
|
(mm) |
| (inch) |
(mm) |
孔径(mm) |
L |
H |
D |
| 1/8 |
6 |
4.5 |
32 |
31 |
60 |
| 1/4 |
8 |
5 |
39 |
31 |
60 |
| 3/8 |
10 |
7 |
44 |
36 |
70 |
| 1/2 |
15 |
9.2 |
56.5 |
41 |
85 |
| 3/4 |
20 |
12.5 |
59 |
44 |
85 |
| 1 |
25 |
16 |
71 |
48 |
100 |
| 11/4 |
32 |
20 |
78 |
54 |
100 |
| 11/2 |
40 |
24.5 |
83 |
65 |
125 |
| 2 |
50 |
32 |
100 |
72 |
125 |

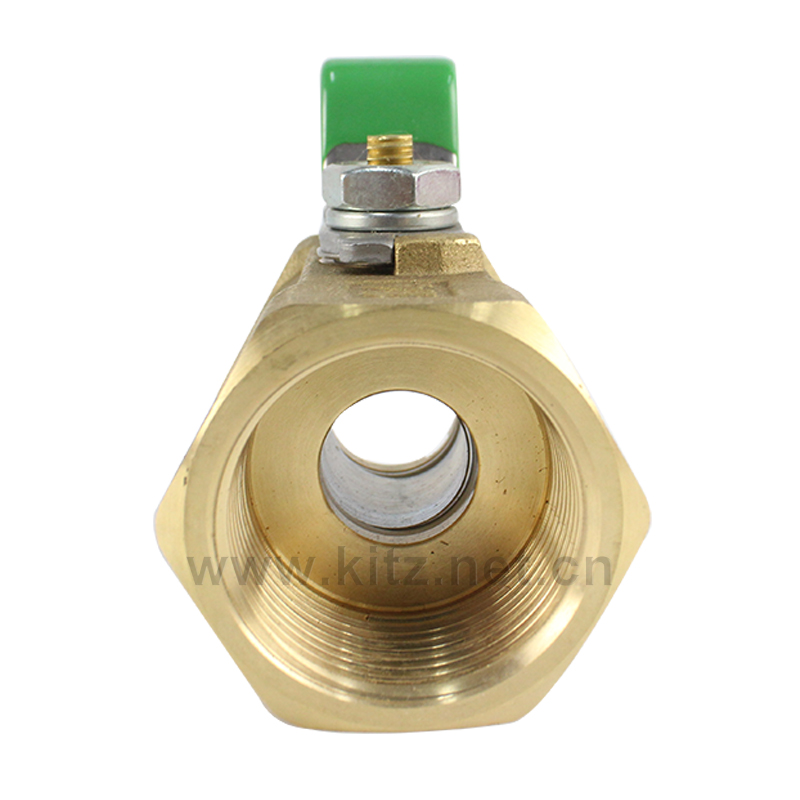

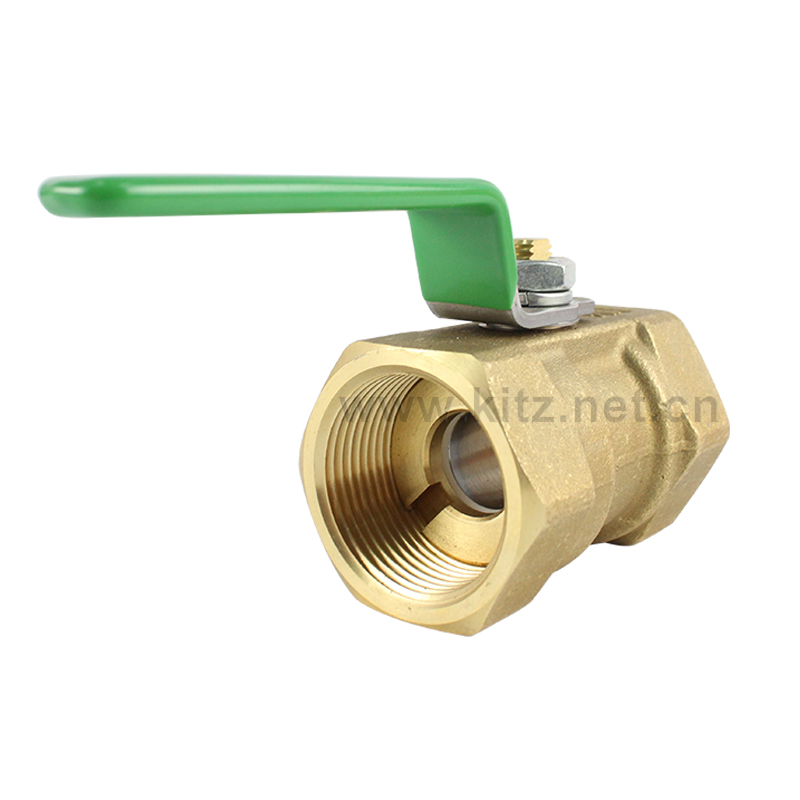

TK一片式铜球阀的图片：
