日本北泽KITZ三通球心阀TN400的PDF资料
产品名称：TN400 黄铜丝扣三通球阀KITZ 球心阀
产品型号：TN400
使用温度：185℃
压力等级：400（2.7Mpa）
适用介质：压力变动小的水·油·气
产品备注：日本KITZ阀门
销售单位：KITZ阀门
标准：KITZ 日标RC螺纹
[TN400 黄铜丝扣三通球阀适用范围]
400psi. 水、油、气体
100psi. 水、油、气体150℃
材质：阀 体: 青黄铜
阀 盖: 黄 铜
阀 杆: K-合金
球 心: 黄 铜
阀 座: PTFE
o形圈: FPM
TN400 黄铜丝扣三通球阀的外形：
TN400 黄铜丝扣三通球阀的尺寸：
| TN400 规格 |
|
|
|
(mm) |
| (inch) |
(mm) |
孔径(mm) |
L |
H |
D |
| 1/4 |
8 |
4.5 |
40 |
20 |
30 |
| 3/8 |
10 |
6.8 |
46 |
23 |
34 |
| 1/2 |
15 |
10 |
67 |
33.5 |
45 |
| 3/4 |
20 |
15 |
68 |
34 |
48 |
| 1 |
25 |
20 |
79 |
39.5 |
55 |
| 11/4 |
32 |
25 |
89 |
44.5 |
60 |
| 11/2 |
40 |
32 |
100 |
50 |
65 |
| 2 |
50 |
40 |
115 |
57.5 |
75 |
| 21/2 |
65 |
50 |
138 |
69 |
91 |
| 3 |
80 |
65 |
166 |
83 |
105 |

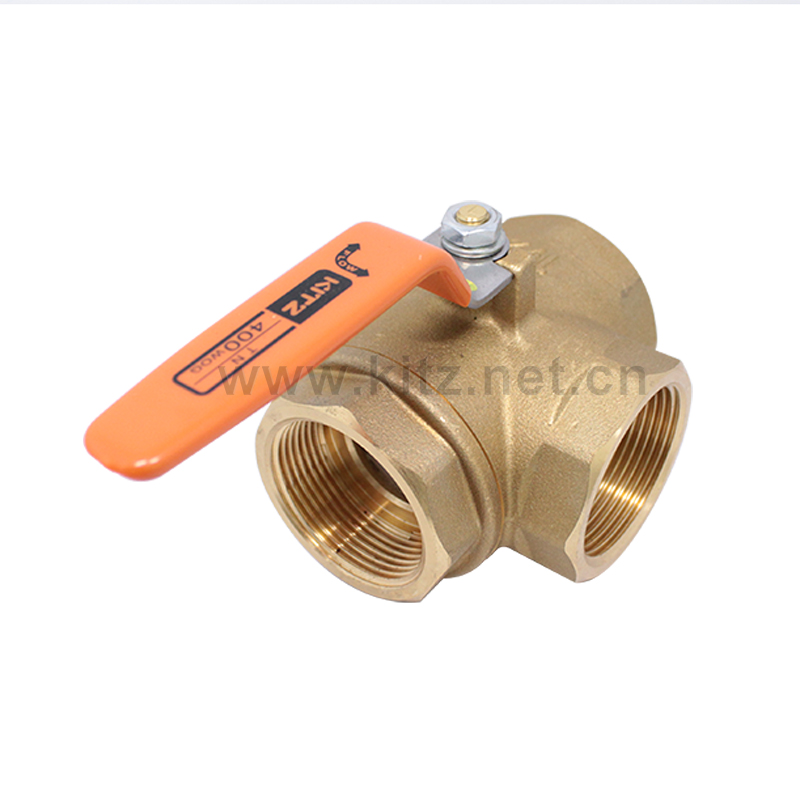

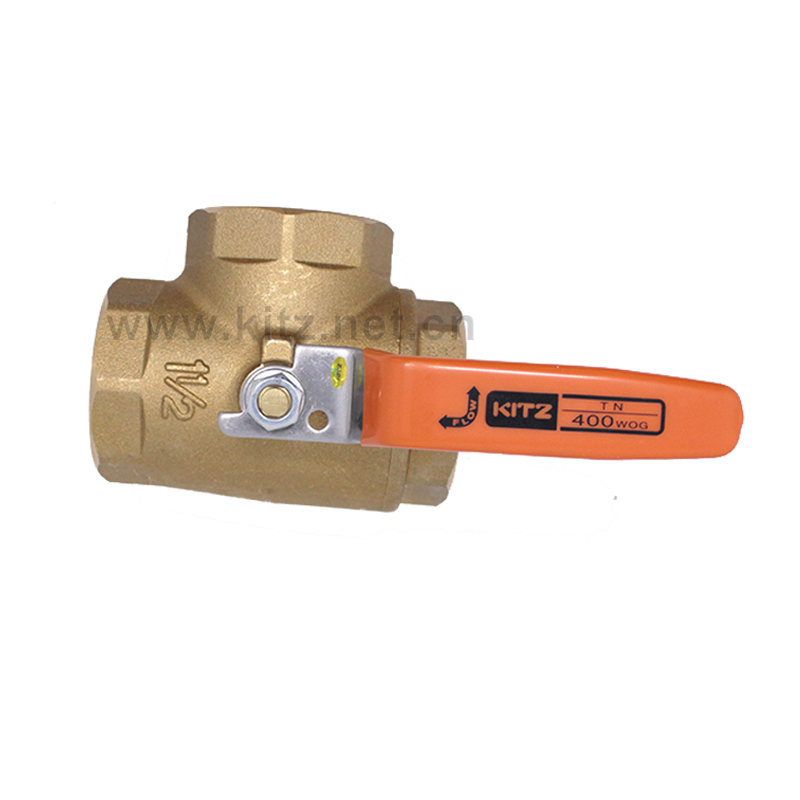

TN400 黄铜丝扣三通球阀的图片：
TN400 KITZ球心阀 北泽三通球阀
