日本北泽KITZ手动蝶阀10XJME的PDF资料
产品名称：10XJME KITZ 手动蝶阀
产品型号：10XJME
使用温度：130℃
使用压力：1.0MPa
适用介质：压力变动小的水、油、气体、
产品备注：日本KITZ阀门
销售单位：KITZ阀门
名称：蝶阀
压力等级：1.0MPa
标准：适用于JIS10K法兰
产品说明：
类型： 长阀颈型 手柄式
10XJME手柄蝶阀-KITZ铝合金蝶阀材质：
| 材质： |
|
|
|
|
|
| 零件 |
材质 |
| 阀体 |
铝合金 |
| 阀颈 |
不锈钢SCS13A |
| 蝶板 |
不锈钢SCS14A |
| 轴 |
不锈钢 |
| 橡胶密封圈 |
三元乙丙橡胶(EPDM) |

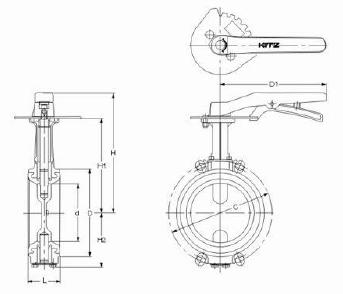

KITZ铝合金蝶阀10XJME外形尺寸：
| 尺寸 单位: mm |
| 口径 |
d |
H |
H1 |
H2 |
L |
D |
C |
D1 |
| inch |
mm |
10K |
5K |
| 11/2 |
40 |
40 |
175 |
130 |
60 |
33 |
78 |
105 |
95 |
180 |
| 2 |
50 |
50 |
177 |
132 |
66 |
43 |
93 |
120 |
105 |
180 |
| 21/2 |
65 |
65 |
186 |
141 |
74 |
46 |
118 |
140 |
130 |
180 |
| 3 |
80 |
80 |
194 |
149 |
83 |
46 |
129 |
150 |
145 |
180 |
| 4 |
100 |
100 |
205 |
160 |
94 |
52 |
149 |
175 |
165 |
180 |
| 5 |
125 |
125 |
249 |
195 |
122 |
56 |
184 |
210 |
200 |
230 |
| 6 |
150 |
150 |
261 |
207 |
135 |
56 |
214 |
240 |
230 |
230 |
