日本KITZ北泽铸铁球心阀10FCTB的PDF资料
产品名称：10FCTB KITZ 球心阀
产品型号：10FCTB
使用温度：185℃
使用压力：1.37MPA
适用介质：水、油、空气；饱和蒸汽
产品备注：日本KITZ阀门
销售单位：KITZ阀门
压力等级：JIS10K
标准：JIS标准、法兰连接
产品说明：
[10FCTB铸铁法兰球阀的适用范围]
14kgf/cm2水均衡水流120℃
10kgf/cm2水、油、气120℃
7kgf/cm2饱和蒸汽
材质：阀体: FC200
阀盖: FC200
球心: SUS304/SCS13A
阀座: PTFE
F-F:KITZ 标准

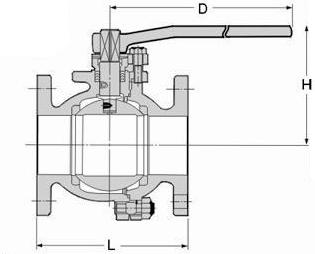

10FCTB铸铁法兰球阀的外形结构图：
10FCTB铸铁法兰球阀的尺寸参数表：
| 10FCTB规格 |
|
|
|
(mm) |
| (inch) |
(mm) |
孔径(mm) |
L |
H |
D |
| 1/2 |
15 |
15 |
110 |
102 |
130 |
| 3/4 |
20 |
20 |
120 |
105 |
130 |
| 1 |
25 |
25 |
130 |
124 |
160 |
| 11/4 |
32 |
32 |
140 |
130 |
160 |
| 11/2 |
40 |
40 |
165 |
115 |
230 |
| 2 |
50 |
50 |
180 |
120 |
230 |
| 21/2 |
65 |
65 |
190 |
155 |
400 |
| 3 |
80 |
80 |
200 |
165 |
400 |
| 4 |
100 |
100 |
230 |
200 |
460 |
| 5 |
125 |
125 |
300 |
220 |
460 |
| 6 |
150 |
150 |
340 |
295 |
1000 |
| 8 |
200 |
200 |
450 |
355 |
1500 |

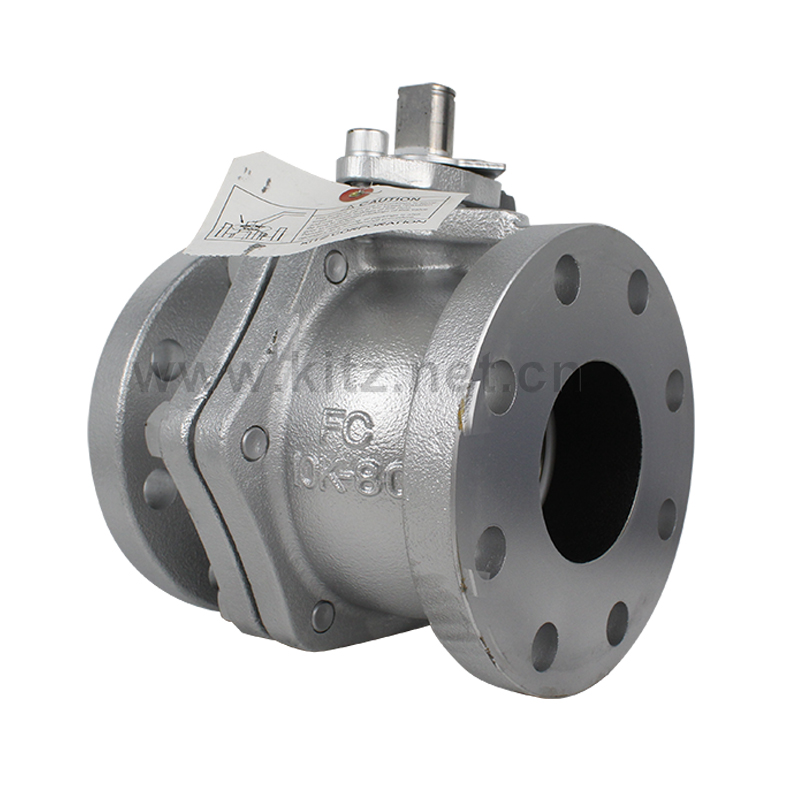

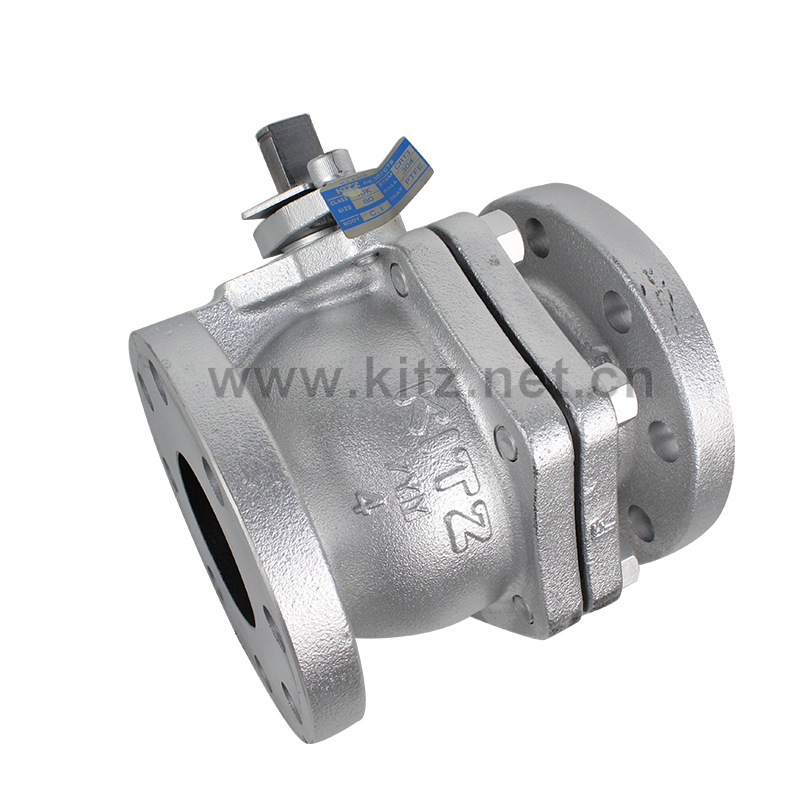

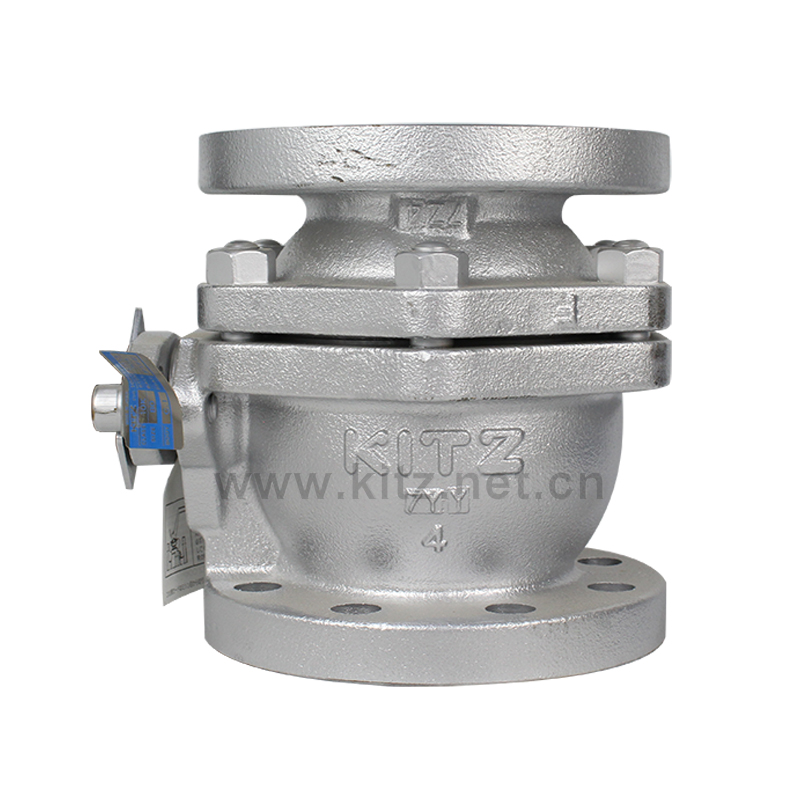

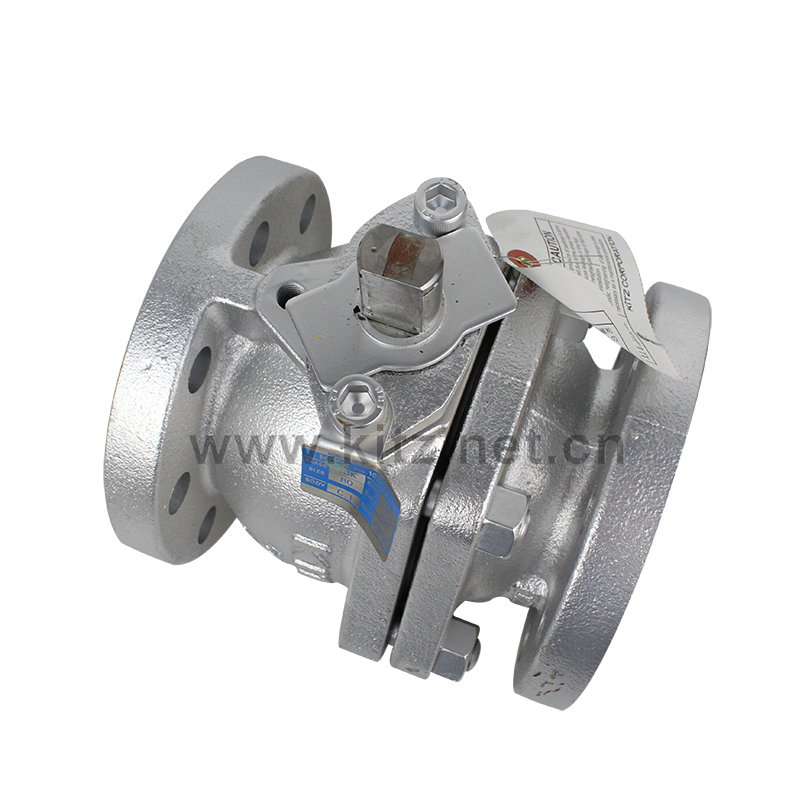

10FCTB铸铁法兰球阀的图片：
10FCTB KITZ球阀 北泽JIS10K法兰球阀
