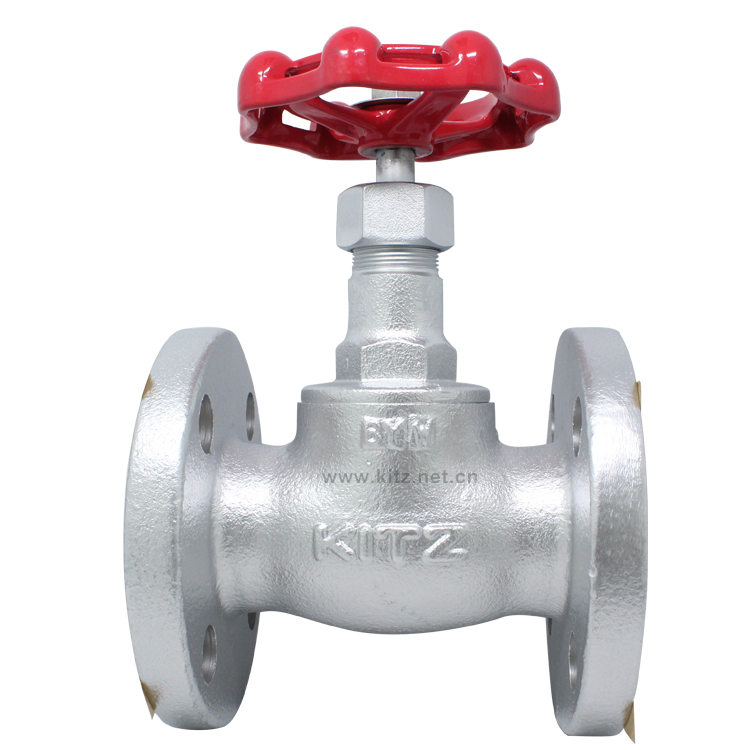

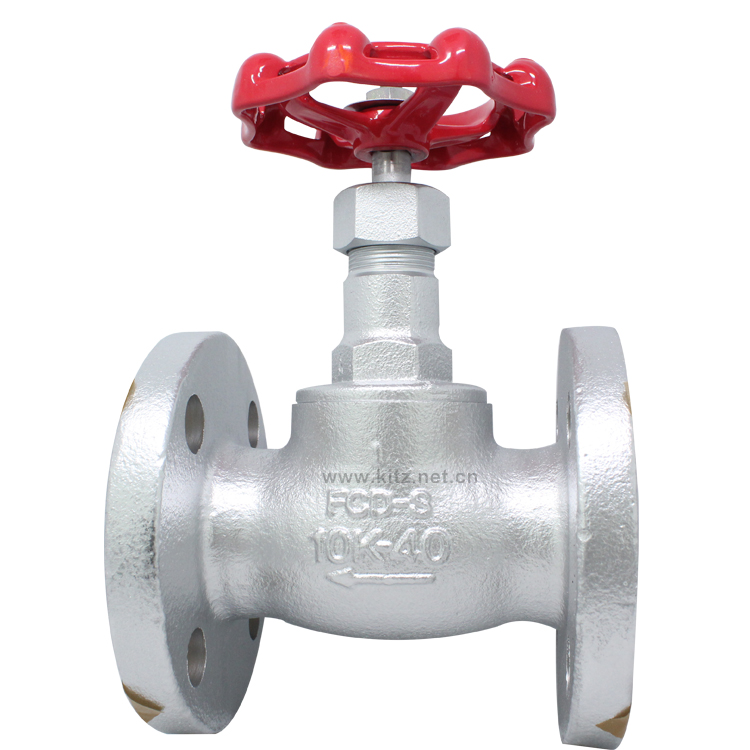

10SJBF法兰蒸汽截止阀，用于工业、工厂、热交换站管道安装。安装简单免维护。
产品名称：10SJBF KITZ 截止阀
产品型号：10SJBF
使用温度：220℃
使用压力：1.0MPa
适用介质：压力变动小的水·油·气 （W.O.G）、饱和蒸汽
产品备注：日本KITZ阀门
销售单位：KITZ阀门
名称：截止阀
压力等级：JIS10K
标准：KITZ 日标JIS10K
产品说明：
[适用范围]
1.0 MPa (10kgf/cm)水/油/气 120℃
0.98MPa(10kgf/cm2)蒸汽220℃
材质：
阀体：球墨铸铁
阀盖：球墨铸铁
阀杆：SUS403
阀瓣：SUS403
10SJBF法兰蒸汽截止阀尺寸结构图
| 10SJBF 规格 |
|
|
|
(mm) |
| (inch) |
(mm) |
L |
H |
D |
|
| 3/8 |
10 |
85 |
111 |
60 |
|
| 1/2 |
15 |
85 |
118 |
70 |
|
| 3/4 |
20 |
95 |
126 |
80 |
|
| 1 |
25 |
110 |
145 |
90 |
|
| 11/4 |
32 |
130 |
159 |
100 |
|
| 11/2 |
40 |
150 |
180 |
115 |
|
| 2 |
50 |
180 |
197 |
135 |
|
| 21/2 |
65 |
210 |
250 |
180 |
|
| 3 |
80 |
240 |
280 |
225 |
|
10SJBF KITZ截止阀 北泽蒸汽截止阀
