日本KITZ北泽止回阀20SW的PDF资料
产品名称：20SW KITZ止回阀
产品编号：20SW
产品型号：20SW
使用压力：2.8MPa
适用介质：均衡水流；水、油、气
产品备注：日本KITZ阀门
销售单位：KITZ阀门
名称：止回阀
压力等级：20K
KITZ代号：20SW
标准：KITZ标准/法兰、对夹连接
产品说明：
[适用范围]
28kgf/cm2均衡水流适于80℃
20kgf/cm2水、油、气80℃
材质：
阀体： FCD-S
阀瓣： BC6
阀座： NBR

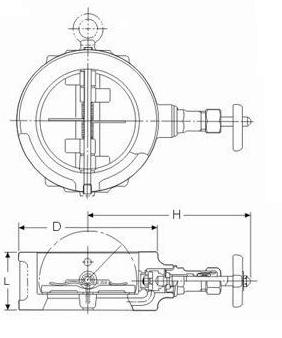

| 20SW 规格 （mm） |
| (inch) |
(mm) |
L |
H |
D |
| 2 |
50 |
54 |
153 |
101 |
| 21/2 |
65 |
60 |
166 |
121 |
| 3 |
80 |
67 |
173 |
137 |
| 4 |
100 |
67 |
185 |
162 |
| 5 |
125 |
83 |
198 |
200 |
| 6 |
150 |
95 |
241 |
235 |
| 8 |
200 |
127 |
266 |
280 |
| 10 |
250 |
140 |
292 |
353 |
| 12 |
300 |
181 |
318 |
403 |
20SW KITZ止回阀 北泽对夹止回阀
