日本北泽KITZ铸铁法兰闸阀10FCHI的PDF资料

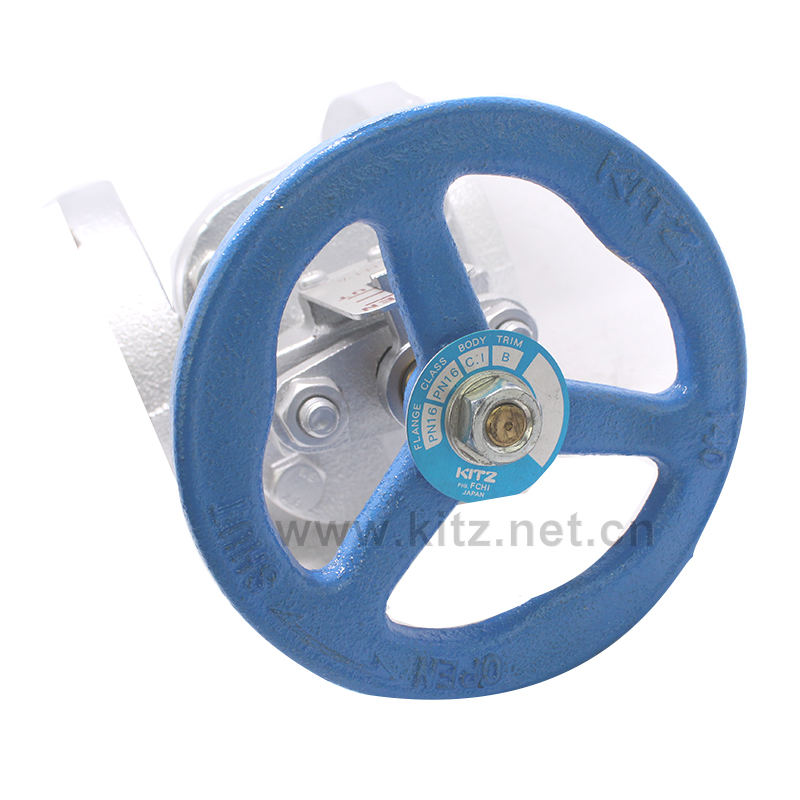

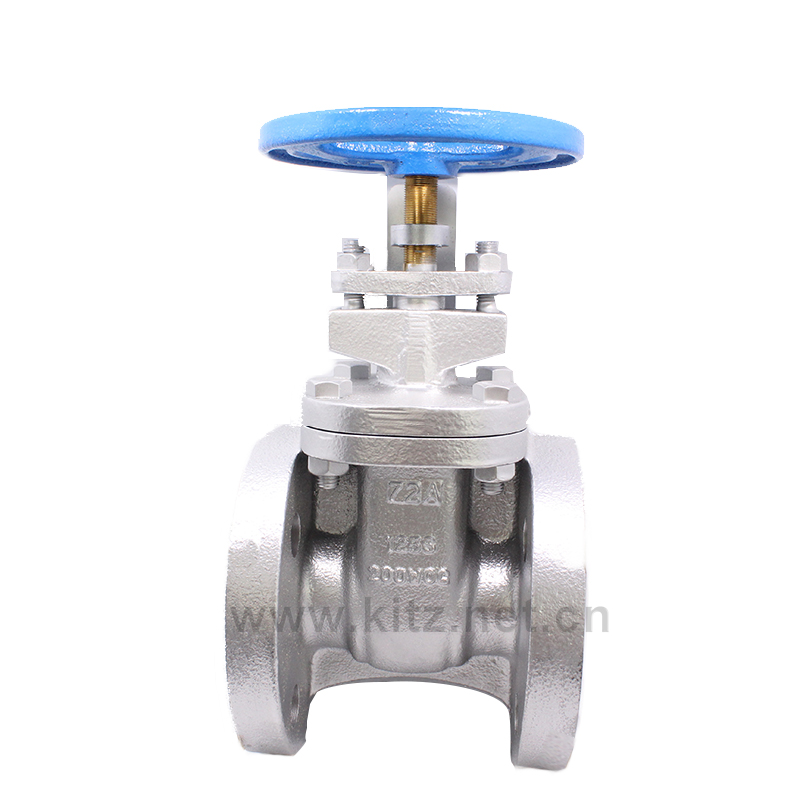

产品名称：10FCHI KITZ闸阀
产品型号：10FCHI
使用温度：220℃
使用压力：1.0MPa
适用介质：压力变动小的水·油·气 （W.O.G）、饱和蒸汽
产品备注：日本KITZ阀门
销售单位：KITZ阀门
压力等级：JIS10K
标准：KITZ 日标JIS10K
产品说明：
[适用范围]
1.0MPa(14kgf/cm2)均衡水流120℃
0.9 MPa(9gf/cm2)水/油/气 120℃
0.69 MPa(7kgf/cm2) 饱和蒸汽
F-F:BS3464
材质：
阀体：铸铁
阀盖：铸铁
阀杆：黄铜
阀瓣： FC300/BC6
阀 座: BC6
| 10FCHI 规格 |
|
|
|
(mm) |
| (inch) |
(mm) |
L |
H |
D |
|
| 11/2 |
40 |
140 |
210 |
140 |
|
| 2 |
50 |
146 |
250 |
140 |
|
| 21/2 |
65 |
159 |
285 |
160 |
|
| 3 |
80 |
165 |
350 |
160 |
|
| 4 |
100 |
171 |
400 |
180 |
|
| 5 |
125 |
190 |
460 |
225 |
|
| 6 |
150 |
210 |
515 |
225 |
|
| 8 |
200 |
241 |
635 |
300 |
|
| 10 |
250 |
273 |
760 |
350 |
|
| 12 |
300 |
305 |
870 |
350 |
|
10FCHI KITZ闸阀 日本北泽 铸铁法兰闸阀
