日本北泽KITZ明杆截止阀300SYB的PDF资料
产品名称：300SYB KITZ截止阀
产品型号：300SYB
使用压力：CLASS300
适用介质：水、油、气（W.O.G.）
产品备注：日本KITZ阀门
销售单位：KITZ阀门
名称：球墨铸铁法兰截止阀（明杆式）
压力等级：CLASS300
KITZ代号：300SYB
标准：KITZ CLASS300法兰连接
产品说明：
[适用范围]
2.94MPa水油气-5℃~+38℃
2.60MPa水油气149℃
2.28MPa 水油气260℃
2.04MPa水油气350℃
材质：阀体： FCD-S
阀盖： FCD-S
阀杆： SUS403
阀瓣：SUS403

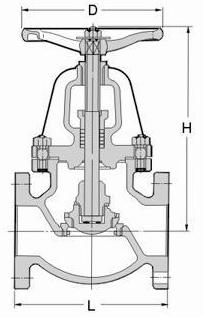

| 300SYB 规格 （mm） |
| (inch) |
(mm) |
L |
H |
D |
| 1/2 |
15 |
110 |
138 |
80 |
| 3/4 |
20 |
120 |
157 |
100 |
| 1 |
25 |
130 |
178 |
115 |
| 11/4 |
32 |
160 |
202 |
115 |
| 11/2 |
40 |
180 |
210 |
135 |
| 2 |
50 |
230 |
239 |
180 |
