日本KITZ北泽蒸汽截止阀10FCJS的PDF资料
产品名称：10FCJS KITZ截止阀
产品型号：10FCJS
使用温度：220℃
使用压力：1.37MPa
适用介质：压力变动小的水、油、气体（120℃）、饱和蒸汽
产品备注：日本KITZ阀门
销售单位：KITZ阀门
名称：蒸汽截止阀
压力等级：JIS10K
标准：KITZ日标JIS10K法兰
10FCJS铸铁法兰截止阀说明：
[适用范围]
1.37 MPa(14kgf/cm2)均衡水流120℃
0.98 MPa(10kgf/cm2) 水油120℃
0.69 MPa(7kgf/cm2) 饱和蒸汽
0.20 MPa(2kgf/cm2)气GAS
10FCJS明杆截止阀材质：
阀体：铸铁
阀盖：铸铁
阀杆：不锈钢
阀瓣：不锈钢
阀 座: 不锈钢

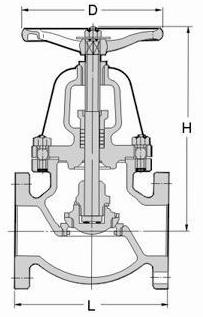

| 10FCJS截止阀规格 |
|
|
|
(mm) |
| (inch) |
(mm) |
L |
H |
D |
|
| 11/2 |
40 |
190 |
260 |
160 |
|
| 2 |
50 |
200 |
277 |
180 |
|
| 21/2 |
65 |
220 |
307 |
180 |
|
| 3 |
80 |
240 |
353 |
225 |
|
| 4 |
100 |
290 |
404 |
280 |
|
| 5 |
125 |
360 |
454 |
300 |
|
| 6 |
150 |
410 |
533 |
350 |
|
| 8 |
200 |
500 |
642 |
450 |
|
| 10 |
250 |
620 |
665 |
450 |
|
| 12 |
300 |
700 |
883 |
500 |
|
