日本北泽KITZ不锈钢截止阀UD/UDM的PDF资料
产品名称：UD/UDM KITZ 截止阀
产品型号：UD/UDM
使用压力：1.6MPa
适用介质：水、油、气（W.O.G.）；饱和蒸汽
产品备注：日本KITZ阀门
销售单位：KITZ阀门
名称：不锈钢丝扣截止阀(明杆式)
压力等级：1.6MPa
KITZ代号：UD/UDM
标准：KITZ RC螺纹
产品说明：
[适用范围]
1.6MPa压力变动小的水、油、气（W.O.G.）120℃
0.9MPa饱和蒸汽
材质：
阀体： SCS13A SCS14A
阀盖： SUS304 SUS316
阀杆： SUS304 SUS316
阀瓣： PTFE
E-E:JIS B2011

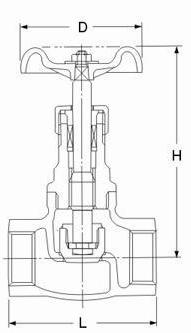

| UD/UDM 规格 （mm） |
| (inch) |
(mm) |
L |
H |
H1 |
| 3/8 |
10 |
55 |
110 |
60 |
| 1/2 |
15 |
65 |
113 |
60 |
| 3/4 |
20 |
80 |
119 |
70 |
| 1 |
25 |
90 |
145 |
90 |
| 11/4 |
32 |
105 |
152 |
90 |
| 11/2 |
40 |
120 |
175 |
100 |
| 2 |
50 |
140 |
192 |
115 |
