kitz 旋启式止回阀的构造、原理

kitz 旋启式止回阀的构造、原理

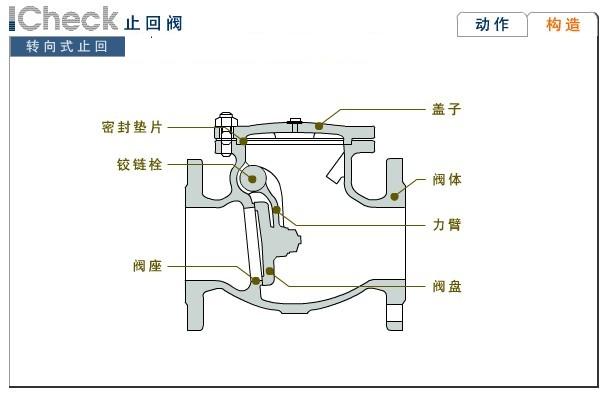

（一）kitz 旋启式止回阀的构造图

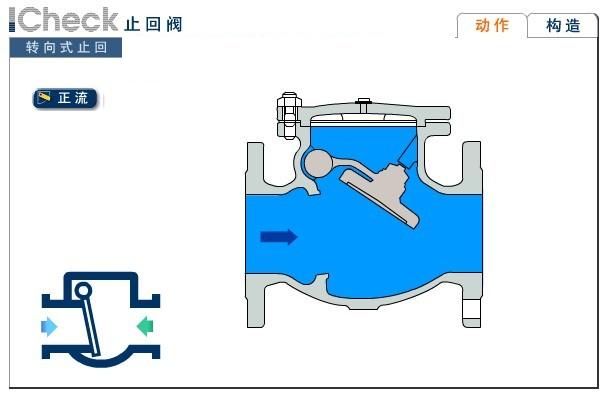

（二）kitz 旋启式止回阀的正流状态图

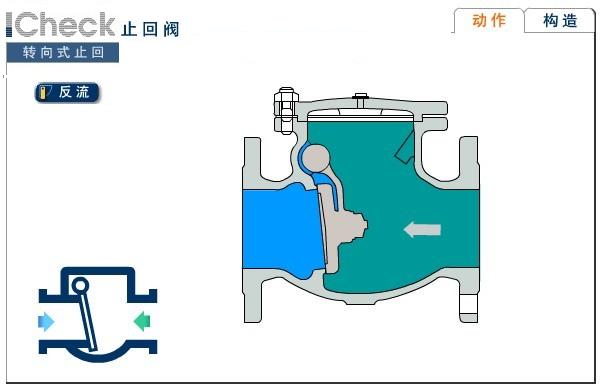

（三）kitz 旋启式止回阀的反流状态图

（四）kitz 旋启式止回阀的特点





1：止回阀是具有常时保持流体固定流向,防止倒流功能的阀。阀芯在流体压力的作用下被推开，呈流通状，但倒流时，阀芯在背压作用下与阀体的阀座密切接触，防止倒流。止回阀共分为三种即：旋启式止回阀，升降式止回阀，对夹式止回阀。 2：旋启式止回阀将圆盘状的阀芯一端制成“轴销形式”，阀芯可自由旋启的这样一种阀，其压力损失小，流体易于流动。不仅可用于水平配管，也可用于纵向配管（从下向上流动）。
