kitz 对夹式止回阀的构造、原理

kitz 对夹式止回阀的构造、原理

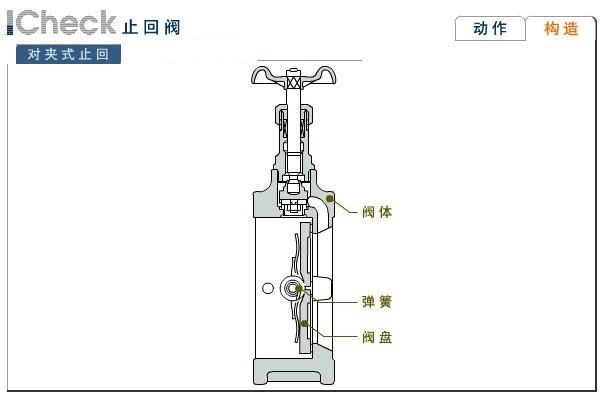

（一）kitz 对夹式止回阀的构造图

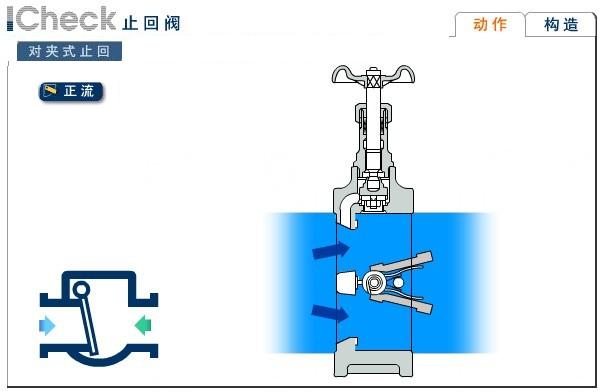

（二）kitz 对夹式止回阀的正流图

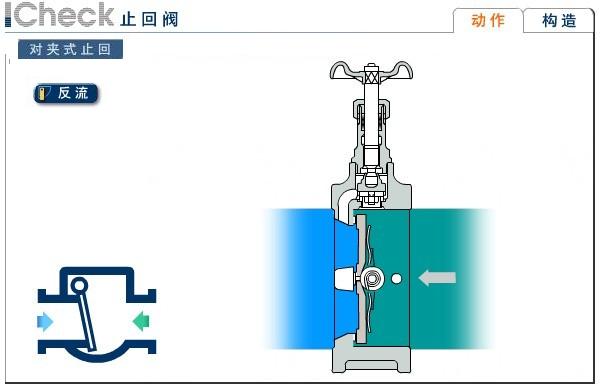

（三）kitz 对夹式止回阀的反流图

（四）kitz 对夹式止回阀的特点

1：止回阀是具有常时保持流体固定流向,防止倒流功能的阀。阀芯在流体压力的作用下被推开，呈流通状，但倒流时，阀芯在背压作用下与阀体的阀座密切接触，防止倒流。止回阀共分为三种即：旋启式止回阀，升降式止回阀，对夹式止回阀。

2：对夹式止回阀阀体呈对夹形，与传统的冲击吸收式止回阀相比，可大幅实现薄型、轻量。虽然是薄型阀体，但是一种内置旁通管，具有优异密封性能的多功能、高性能冲击吸收式止回阀。
